產品簡介：
特長：
齒數比為 1 ：1, 兩齒輪軸間的夾角為 90 ゜的錐齒輪通稱為「等徑錐齒輪」。
KHK 標準等徑錐齒輪為使客戶能自由選擇符合用途的齒輪 , 備有輪齒齒線為直線的直齒型等徑錐齒輪和齒線為螺旋線的弧齒 ( 曲 線齒 ) 型等徑錐齒輪。產品即有可以傳送高速、高轉矩的高精度產品 , 亦備有重視經濟效益的普及品。各種 KHK 標準等徑錐齒輪的特長列于下表。
|
種類 |
產品型號 |
模數 |
齒數（） |
材料 |
熱處理 |
齒面加工 |
齒輪精度 |
追加工 |
主要特長 |
|
弧 齒 等 徑 錐 齒 輪 |
MMSG |
2 ～ 4 |
20、25、30 |
SCM415 |
滲碳淬火注 1 |
磨削 |
1 |
? |
強度及耐磨耗性能優異 , 使高速、高轉矩傳動裝置的設計變得更為精巧。 |
|
SMSG |
1 ～ 5 |
20、25、30 |
S45C |
齒面高頻 淬火 |
磨削 |
2 |
? |
低成本的輪齒研磨產品, 齒部以外可以自由地進行追加工。 |
|
|
KSP |
1.5 ～ 6 |
20 ～ 30 |
SCM415 |
滲碳淬火注 1 |
磨削 |
0 |
? |
在降低高速旋轉時的噪音及振動上發揮極大作用。 |
|
|
MMSA.MMSB |
1 ～ 10 |
20 |
SCM415 |
整件滲碳 淬火 |
切削 |
4 |
? |
不需追加工的成品。具有高強度及高耐磨性。 |
|
|
MMS |
2 ～ 5 |
20、25、30 |
SCM415 |
滲碳淬火 注 1 |
切削 |
4 |
? |
材料為 SCM415, 只有齒部經過淬火處理 , 齒部以外可以自由地進行追加工。 |
|
|
SMS |
1 ～ 8 |
20、25、30 |
S45C |
齒面高頻 淬火 |
切削 |
4 |
? |
作為弧齒等徑錐齒輪的普及型 , 模數、齒數規格種類豐富齊全。 |
|
|
零 齒 輪 |
SMZG |
2 ～ 3 |
20 |
S45C |
齒面高頻 淬火 |
磨削 |
2 |
? |
螺旋角不超過 10°的弧齒等徑錐齒輪。是齒輪上的作用力方向與直齒等徑錐齒輪相同的高精度產品。 |
|
直 齒 等 徑 錐 齒 輪 |
SMA.SMB.SMC |
1 ～ 8 |
20、25、30 |
S45C |
齒面高頻 淬火 |
切削 |
4 |
? |
內孔徑有三種不同尺寸, 不需追加工即可投入使用的成品。 |
|
MM |
2 ～ 5 |
20、25、30 |
SCM415 |
滲碳淬火注 1 |
切削 |
4 |
? |
與SM 系列相比較, 強度及耐磨性更高， 而且可以進行追加工。 |
|
|
LM |
0.8 ～ 1.5 |
20 |
SMF5040 |
— |
燒結 |
5 |
O |
燒結工藝的量產效果實現了低價格。體積小, 重量輕。 |
|
|
SM |
1 ～ 8 |
16、20、25、30 |
S45C |
— |
切削 |
3 |
Ο |
直齒等徑錐齒輪的普及產品。深受客戶喜愛。 |
|
|
SAM |
1.5 ～ 3 |
20(45 60 120°) |
S45C |
— |
切削 |
3 |
Ο |
軸角有 45°、60°、120°三種類型可供選擇。 |
|
|
SUM |
1 ～ 4 |
20、25 |
SUS303 |
— |
切削 |
3 |
Ο |
材料采用了SUS303 不銹鋼, 防銹性能高.適合于使用在食品加工機械中。 |
|
|
SUMA |
1 ～ 4 |
20、25 |
SUS303 |
— |
切削 |
3 |
? |
不需追加工即可使用的不銹鋼制等徑錐齒輪。 |
|
|

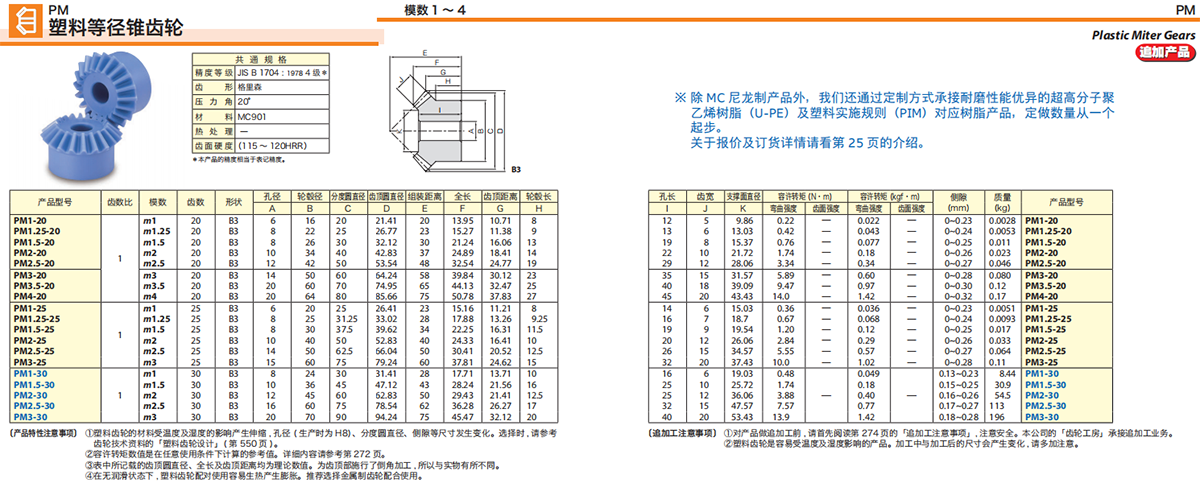

PM |
1 ～ 4 |
20、25 |
MC901 |
— |
切削 |
4 |
Ο |
材料采用了輕量的MC 尼龍, 可在無潤滑狀態下使用。 |
|
|
DM |
0.5 ～ 1.5 |
20 |
DURACON |
— |
注塑成型 |
6 |
? |
注塑成型, 大批量生產, 適用于辦公室機器。 |
〔注 1〕滲碳淬火產品的輪齒以外部分因?yàn)槭┬辛朔捞继幚?nbsp;, 可以進行追加工。但是有硬度高 ( 最大 HRC40 左右 ) 的情況 , 請多加注意?！鹂赡?△部分可能 × 不可
選用注意事項
選用 KHK 標準等徑錐齒輪時 , 請根據使用用途確認各產品的特性及規格表的內容。選用前 , 請務必首先閱讀下面的注意事項。
1. 選擇配對齒輪時的注意事項
KHK 標準等徑錐齒輪有模數、齒數相同也不能互換使用的產品。并且、因?yàn)榛↓X等徑錐齒輪為左旋和右旋配對使用 , 所以請參考下面的配對齒輪選擇表, 注意輪齒螺旋方向, 正確選擇。
■直齒等徑錐齒輪 ( ○可選 × 不可選 )
|
產品型號 |
SMA SMB SMC |
MM |
SM |
SUM |
SUMA |
PM |
DM |
LM |
SAM |
|
SMA·SMB·SMC |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
× |
|
MM |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
× |
|
SM |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
× |
|
SUM |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
× |
|
SUMA |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
× |
|
PM |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
× |
|
DM |
× |
× |
× |
× |
× |
× |
○ |
× |
× |
|
LM |
× |
× |
× |
× |
× |
× |
× |
× |
|
|
SAM |
× |
× |
× |
× |
× |
× |
× |
× |
○ |
■弧齒等徑錐齒輪 ( ○可選 × 不可選 )
|
產品型號 |
系列 |
MMSG |
SMSG |
MMSA MMSB |
MMS |
SMS |
|
系列 |
螺旋方向 |
R |
R |
R |
R |
R |
|
MMSG |
L |
○ |
× |
× |
× |
× |
|
SMSG |
L |
× |
○ |
× |
× |
× |
|
MMSA·MMSB |
L |
× |
× |
○ |
△ |
× |
|
MMS |
L |
× |
× |
△ |
○ |
△ |
|
SMS |
L |
× |
× |
× |
△ |
○ |
■零度齒等徑錐齒輪 ( ○可選 × 不可選 )
SMZ系列的成品與其他系列不能互相使用。
由強度選用齒輪時的注意事項
各個產品的規格表中所揭載的容許彎曲強度及齒面強度值, 是本社假設在一定的使用條件下而計算出來的參考值。我們建議使用者在使用前, 一定根據實際的使用條件進行強度計算后選擇齒輪。有關強度計算的詳細說明請參考齒輪技術資料的「錐齒輪的彎曲強度計算公式」(518 頁)、「錐齒輪的齒面強度計算公式」(525 頁) 。
■彎曲的計算強度
|
設定條件 |
MMSG MMS MM MMSA MMSB |
SMG、SMZG、SMS SMA、 SMB、 SMC |
SM SAM |
SUM SUMA LM注3 |
PM |
DM |
|
計算公式 注 1 |
錐齒輪的彎曲強度計算公式 (JGMA403-01) |
路易斯公式 |
||||
|
配對齒輪齒數 |
相同齒數 |
－ － |
||||
|
轉數 |
100rpm(MMSG 及 SMSG 為 600rpm) |
100rpm |
||||
|
反復次數 |
超過 107 次以上 |
－ － |
||||
|
主動側傳來的沖擊 |
均一負載 |
容許彎曲應力 (kgf/mm2) |
||||
|
被動側傳來的沖擊 |
均一負載 |
1.15 ( 無潤滑 40℃ ) |
m 0.5 4.0 m 0.8 4.0 m 1.0 3.5 m 1.5 1.8 注 3 ( 潤滑脂潤滑 40℃ ) |
|||
|
負載方向 |
雙方向 |
|||||
|
齒根容許彎曲應力 aFlim(kgf/mm2) 注 2 |
47 |
21 |
19 |
10.5 |
||
|
可靠性系數 KR |
1.2 |
|||||
■齒面強度的計算（與彎曲強度相同的參數除外）
|
計算公式 注 1 |
錐齒輪的齒面強度計算公式 (JGMA404-01) |
|||
|
潤滑油的動粘度 |
100cSt(50℃ ) |
|||
|
齒輪的支撐方式 |
軸及齒輪箱為一般強度、兩齒輪單側支撐 |
|||
|
容許赫茲應力 aHlim(kgf/mm2) |
166 |
90 |
49 |
41.3 |
|
可靠性系數 CR |
1.15 |
|||
〔注 1〕齒輪強度的計算公式是由JGMA( 日本齒輪工業協會規格)、日本 POLYPENCO( 株式會社「) MC 尼龍技術資料」、POLEPLASTICS( 株式會社) 的「DURACON 齒輪」所提供 。轉數的單位 (rpm) 和應力的單位 (kgf/mm2) 采用了與公式中一致的單位。
〔注 2〕考慮到作為行星齒輪或中間齒輪使用時，負荷方向?yàn)檎措p方向，所以 JMGA403-01 的容許齒根彎曲應力 aFlim 的數值設定為應力值的 2/3。
〔注 3〕DM 的ｍ 1.5 的容許彎曲應力和 LM 的容許齒根彎曲應力為本社的推定值。
選用KHK標準齒輪時，請先閱讀各尺寸表中揭載的產品特性注意事項和追加工注意事項。
① 本產品目錄中未揭載的產品或尺寸表中未揭載的材料、模數、齒數等的產品可定制。
② 各產品尺寸表頁面揭載的產品照片中的顏色、形狀可能和實物不完全一致 。
特別是關于形狀，請仔細確認尺寸表中的內容進行選用。
